A vezetőképes PET fóliák beszállítójaként első kézből tapasztalhattam az ezen innovatív anyagok iránti növekvő keresletet a különböző iparágakban. A vezetőképes fóliák kulcsfontosságú szerepet játszanak a modern elektronikában, lehetővé téve rugalmas kijelzők, érintőképernyők és sok más élvonalbeli eszköz fejlesztését. Az egyik kulcsfontosságú tényező, amely jelentősen befolyásolja a PET Conductive Films teljesítményét, az alkalmazott elektromos jel frekvenciája. Ebben a blogban megvizsgálom, hogy a frekvencia hogyan befolyásolja a PET vezető fóliák vezetőképességét, feltárva a mögöttes tudományos elveket és gyakorlati vonatkozásait.
A PET vezető fóliák megértése

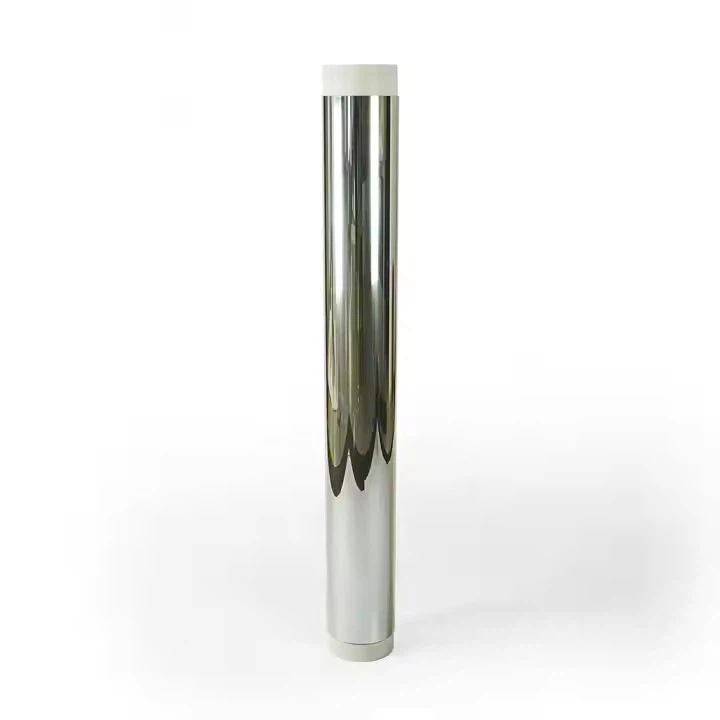

Mielőtt megvitatnánk a frekvencia vezetőképességre gyakorolt hatását, röviden értsük meg, mik is azok a PET vezető fóliák. A PET vagy polietilén-tereftalát egy széles körben használt hőre lágyuló polimer, amely kiváló mechanikai tulajdonságairól, átlátszóságáról és kémiai ellenállásáról ismert. Ha egy vezetőképes réteget adnak a PET hordozóhoz, az egy vezetőképes PET filmet képez. Ezek a fóliák rendkívül sokoldalúak, és számos területen alkalmazhatók, a fogyasztói elektronikától az autó- és repülőgépiparig. Többet megtudhat rólaPET vezető fóliákhonlapunkon.
A vezetőképesség és a frekvencia alapjai
A vezetőképesség az anyag elektromos áram vezetésére való képességének mértéke. A vezetőképes filmekben a töltéshordozók, például az elektronok vagy az ionok mozgása határozza meg. A frekvencia ezzel szemben a váltakozó áram (AC) ciklusainak számát jelenti másodpercenként, Hertzben (Hz) mérve.
Az egyenáramú (DC) áramkörökben az anyag vezetőképessége viszonylag állandó marad. Az AC áramkörökben azonban a helyzet bonyolultabbá válik. Az alkalmazott jel frekvenciájának növekedésével a vezető filmben a töltéshordozók viselkedése megváltozik, ami viszont befolyásolja a film vezetőképességét.
Bőrhatás
A magas frekvenciákon előforduló egyik elsődleges jelenség a bőrhatás. A bőrhatás hatására az áram a vezető felülete közelében koncentrálódik. A PET vezető fóliák esetében a frekvencia növekedésével a töltéshordozók hajlamosak közelebb áramolni a vezető bevonat külső rétegeihez.
Matematikailag a bőrmélységet (δ), amely az a mélység, amelynél az áramsűrűség a felszíni értékének 1/e-ére (körülbelül 37%-ára) esik, a következő képlettel adjuk meg:
[
\delta=\sqrt{\frac{2}{\omega\mu\sigma}}
]
ahol (\omega = 2\pi f) a szögfrekvencia ((f) a frekvencia), (\mu) a mágneses permeabilitás, és (\sigma) az anyag vezetőképessége.
A frekvencia (f) növekedésével a bőr mélysége (\delta) csökken. Ez azt jelenti, hogy nagy frekvenciákon csökken az effektív keresztmetszeti terület, amelyen keresztül az áram áthaladhat. Mivel a vezetőképesség fordítottan arányos az ellenállással, és az ellenállás a keresztmetszeti területhez kapcsolódik ((R=\rho\frac{l}{A}), ahol (\rho) az ellenállás, (l) a hossz és (A) a keresztmetszeti terület, az effektív keresztmetszeti terület csökkenése az ellenállás növekedéséhez és a vezetőképesség csökkenéséhez vezet.
Dielektromos veszteség
Egy másik tényező, amely befolyásolja a PET vezető fóliák vezetőképességét különböző frekvenciákon, a dielektromos veszteség. A PET egy dielektromos anyag, és váltóáramú jel alkalmazásakor a dielektrikum elnyeli az elektromos energia egy részét, és hővé alakítja.
A dielektromos veszteséget a veszteségtangens ((\tan\delta)) jellemzi, amely a dielektrikum anyag komplex permittivitásának ((\epsilon=\epsilon' - j\epsilon'')) képzetes részének ((\epsilon'')) és valós részének ((\epsilon')) aránya.
Alacsony frekvenciákon a dielektromos veszteség viszonylag kicsi. A frekvencia növekedésével azonban a PET hordozóban lévő dipólusoknak kevesebb idejük van a változó elektromos térhez igazodni. Ez a dielektromos veszteség növekedését eredményezi, ami további teljesítményveszteséget és a film általános vezetőképességének csökkenését okozhatja.
Relaxációs folyamatok
A PET Conductive Films frekvenciafüggő vezetőképességében a relaxációs folyamatok is szerepet játszanak. Ezek a folyamatok magukban foglalják a molekulák vagy töltéshordozók átorientációját az alkalmazott elektromos tér hatására.
A PET vezető fóliákban különböző relaxációs idők kapcsolódnak a különböző molekuláris mozgásokhoz. Alacsony frekvenciákon a töltéshordozóknak és molekuláknak elegendő idejük van ahhoz, hogy teljes mértékben reagáljanak az elektromos térre. De ahogy a frekvencia növekszik, előfordulhat, hogy nem lesznek képesek lépést tartani a mező gyors változásaival.
Például a PET szubsztrát polarizációja a polimer láncokban poláris csoportok jelenléte miatt bizonyos relaxációs idővel rendelkezik. Magas frekvenciákon a polarizáció nem tudja követni a térváltozásokat, ami a film effektív vezetőképességének csökkenéséhez vezet.
Gyakorlati vonatkozások
A PET vezető fóliák frekvenciafüggő vezetőképességének számos gyakorlati következménye van az alkalmazásukra.
A nagyfrekvenciás alkalmazásoknál, mint például a rádiófrekvenciás (RF) készülékeknél, a bőrhatás és a dielektromos veszteség miatti vezetőképesség-csökkenést alaposan mérlegelni kell. A tervezőknek optimalizálniuk kell a vezetőréteg vastagságát és összetételét, hogy minimalizálják ezeket a hatásokat.
Másrészt az alacsony frekvenciájú alkalmazásokban a vezetőképes PET fóliák vezetőképessége viszonylag stabil, így alkalmasak olyan alkalmazásokhoz, mint a rugalmas nyomtatott áramkörök és érintőképernyők, ahol az üzemi frekvenciák jellemzően az alacsony és közepes tartományba esnek.
Összehasonlítás más vezetőképes filmekkel
Érdekes összehasonlítani a PET vezető fóliák frekvenciafüggő vezetőképességét más típusú vezető fóliákkal, mint pl.PI vezető fóliákésÁtlátszó, vezetőképes vékony filmek.

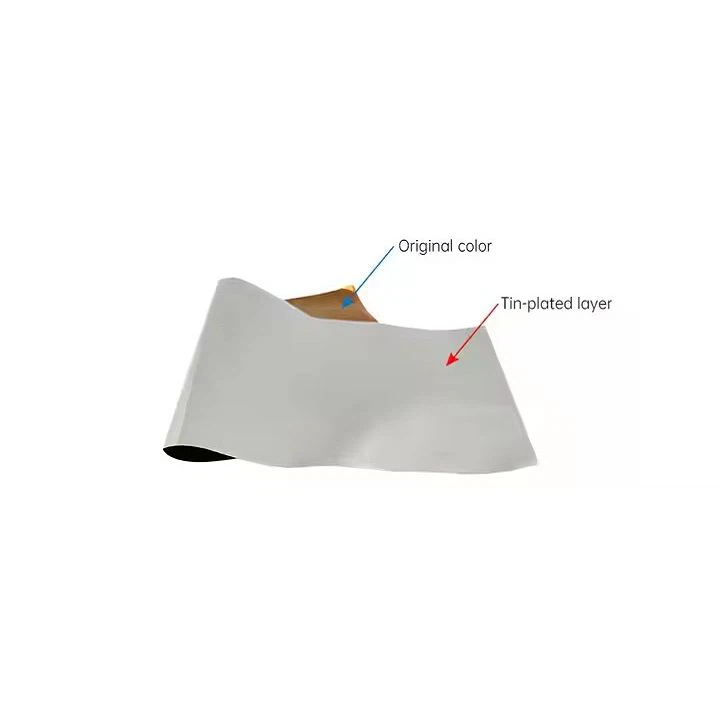

A PI (poliimid) vezető fóliák eltérő mechanikai és elektromos tulajdonságokkal rendelkeznek, mint a PET vezető fóliák. A PI nagyobb termikus stabilitással és jobb mechanikai szilárdsággal rendelkezik, de frekvenciafüggő viselkedése is eltérő lehet. A PI dielektromos tulajdonságai eltérnek a PET-étől, ami különböző frekvenciákon eltérő mértékű dielektromos veszteséghez vezethet.
Az átlátszó, vezetőképes vékony filmek, amelyek gyakran olyan anyagokból készülnek, mint az indium-ón-oxid (ITO), egyedi optikai és elektromos jellemzőkkel rendelkeznek. Frekvenciafüggő vezetőképességüket olyan tényezők is befolyásolják, mint a vezető anyag kristályszerkezete, valamint a vezetőréteg és a hordozó közötti határfelület.
Vezető PET-fóliák optimalizálása különböző frekvenciákhoz
Beszállítóként folyamatosan dolgozunk a PET Conductive Films tervezési és gyártási folyamatának optimalizálásán, hogy biztosítsuk az optimális teljesítményt a különböző frekvenciákon.
Az egyik megközelítés a vezetőréteg vastagságának és összetételének beállítása. Vékonyabb vezető rétegek használatával a bőrhatás minimálisra csökkenthető magas frekvenciákon. Ezenkívül a vezető anyagok és adalékok megválasztása is befolyásolhatja a frekvenciafüggő vezetőképességet. Például egyes vezetőképes polimerek különböző relaxációs időkkel és dielektromos tulajdonságokkal rendelkezhetnek, mint a hagyományos fémalapú vezetőképes bevonatok, amelyek meghatározott frekvenciatartományokhoz szabhatók.
Beszerzésért forduljon hozzánk
Ha érdekli a PET vezető fóliák alkalmazása az alkalmazásokhoz, legyen szó alacsony frekvenciájú vagy magas frekvenciájú projektről, itt vagyunk, hogy segítsünk. Szakértői csapatunk részletes műszaki információkkal és útmutatásokkal tud szolgálni az Ön igényeinek megfelelő termék kiválasztásához. Kiváló minőségű vezetőképes PET fóliákat kínálunk, amelyeket gondosan úgy terveztek, hogy megfeleljenek a különböző iparágak követelményeinek.
Ne habozzon kapcsolatba lépni velünk a beszerzési megbeszélés megkezdése érdekében. Várjuk, hogy együtt dolgozhassunk, hogy életre keltsük innovatív projektjeit.
Hivatkozások
- "Vezetőképes polimerek: alapok és alkalmazások", D. Bhattacharyya
- "Dielektromos anyagok és alkalmazások", M. Sumita
- "Elektromágneses mezők", DK Cheng
